Chế tạo kim loại tấm phải đối mặt với một tắc nghẽn dai dẳng: hoạt động uốn quyết định nhịp độ sản xuất. Việc lựa chọn thiết bị ảnh hưởng trực tiếp đến sản lượng và hiệu quả của nhà máy. Các nhà chế tạo giải quyết sự căng thẳng giữa việc quản lý chi tiêu vốn, giải quyết tình trạng thiếu kỹ năng nghiêm trọng của người vận hành và đáp ứng nhu cầu về khối lượng sản xuất cao hơn. Vấn đề nan giải cốt lõi tập trung vào việc liệu tính linh hoạt của phanh ép truyền thống có vượt trội hơn khả năng tự động hóa tốc độ cao của các công nghệ gấp hiện đại hay không.

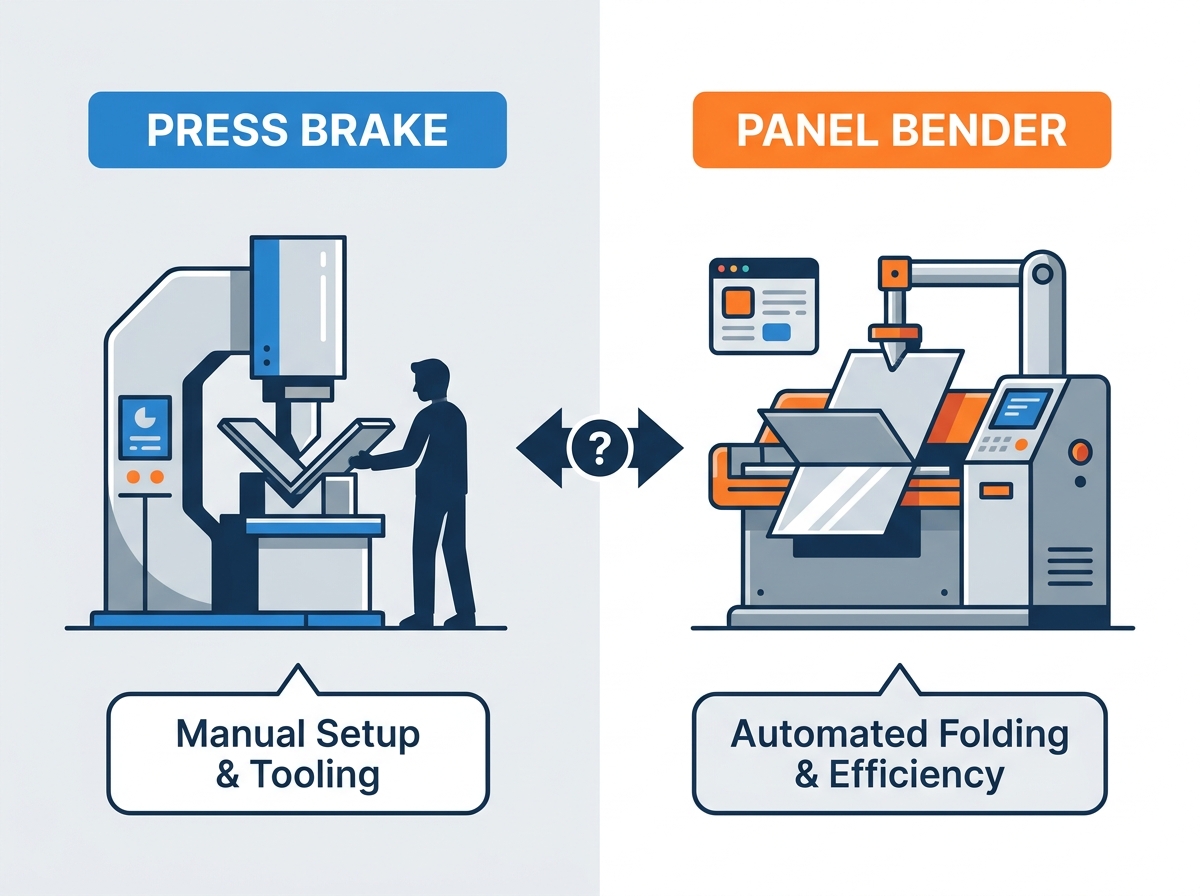

Đánh giá kỹ thuật này cung cấp sự so sánh dựa trên bằng chứng giữa phanh ép và thiết bị gấp tự động. Bằng cách phân tích động học của máy, sự cân bằng trong vận hành và thực tế triển khai, các xưởng chế tạo có thể đầu tư vốn vào thiết bị một cách sáng suốt. Hiểu được sự khác biệt về mặt cơ học và khả năng sản xuất của các hệ thống này sẽ tối ưu hóa không gian sàn, phân bổ lao động và hiệu quả sản xuất tổng thể.
Công suất so với tính linh hoạt: Máy uốn tấm thường mang lại thời gian chu kỳ nhanh hơn gấp 2 đến 3 lần đối với các cấu hình tiêu chuẩn, trong khi phanh ép vẫn vượt trội đối với các ứng dụng phức tạp, hộp sâu hoặc trọng tải nặng.
Ai điều hành quá trình sản xuất: Khi nhấn phanh, người vận hành sẽ điều khiển máy; trên máy uốn bảng, máy sẽ điều chỉnh tốc độ của người vận hành, cải thiện đáng kể khả năng dự đoán.
Sự phụ thuộc vào lao động: Phanh ép phụ thuộc rất nhiều vào chuyên môn của người vận hành về nhịp độ, thiết lập và độ chính xác; Máy uốn tấm tự động hóa việc xử lý vật liệu và điều chỉnh công cụ, giảm thiểu tác động của tình trạng thiếu lao động có tay nghề cao.
Đầu tư vốn: Chi phí mua ban đầu của máy uốn tấm cao hơn đáng kể so với máy chấn, đòi hỏi các hoạt động sản xuất khối lượng lớn hoặc lặp đi lặp lại nhiều để đảm bảo ROI.
Thực tế chuyển đổi: Việc chuyển hoạt động sản xuất từ máy ép sang máy uốn tấm đòi hỏi phải tính toán lại các phôi phẳng, vì tấm kim loại có độ giãn dài khác nhau dưới động học gấp so với uốn không khí truyền thống.
Mục lục
Hoạt động cơ bản của phanh ép CNC bao gồm việc đột dập xuống tấm kim loại vào khuôn chữ V cố định. Quá trình này thường sử dụng uốn không khí. Cú đột đẩy vật liệu vừa đủ xa vào khuôn để đạt được góc mong muốn, tùy thuộc vào độ sâu hành trình của máy và tỷ lệ mở chữ V. Các phương pháp khác bao gồm chạm đáy và đúc khuôn, đòi hỏi trọng tải cao hơn đáng kể để buộc vật liệu tuân theo chính xác hình dạng khuôn. Vật lý hoàn toàn dựa vào lực dọc và ma sát.
Việc vận hành phanh ép vốn đòi hỏi phải thao tác từng bộ phận giữa mỗi lần uốn. Người vận hành hoặc cánh tay robot phải giữ, đỡ và xoay tấm kim loại. Đối với các tấm lớn hoặc nặng, thao tác thủ công này gây mệt mỏi đáng kể và làm chậm thời gian chu kỳ. Trình tự uốn thủ công tiêu chuẩn bao gồm một số bước vật lý:
Lấy phôi phẳng từ pallet dàn.
Căn chỉnh tấm với các chốt hãm CNC.
Nhấn bàn đạp chân để kích hoạt ram.
Hỗ trợ trọng lượng vật liệu khi mặt bích chuyển động lên trên.
Rút lại, lật và định vị lại phần đó cho trình tự tiếp theo.
Hơn nữa, bán kính uốn khác nhau, góc nhọn và độ dày vật liệu khác nhau đòi hỏi phải thay đổi dụng cụ vật lý. Người vận hành phải hoán đổi chày và khuôn theo cách thủ công, dẫn đến thời gian ngừng hoạt động của máy trong quá trình thiết lập phức tạp.
Động học vận hành của Máy uốn tấm panel về cơ bản khác với máy ép dọc truyền thống. Thay vì ép vật liệu vào khuôn, máy giữ tấm phẳng hoàn toàn bằng cách sử dụng một giá đỡ chắc chắn. Các lưỡi uốn trên và dưới sau đó quét qua mặt bích nhô ra, gấp vật liệu lên hoặc xuống theo góc được lập trình. Hành động lau này phân bổ ứng suất khác nhau trên tấm kim loại và loại bỏ nhu cầu đỡ toàn bộ trọng lượng của bộ phận trong quá trình uốn.
Thao tác bộ phận tự động xác định hiệu quả của các hệ thống này. Công cụ quay và bộ điều khiển tích hợp giữ chặt tấm phẳng, định vị chính xác nó cho nhiều lần uốn dọc theo các cạnh khác nhau mà không cần bất kỳ sự can thiệp thủ công nào. Các tiêu chuẩn công nghiệp tiên phong, chẳng hạn như hệ thống Salvagnini P4, đã thiết lập các đường cơ sở cơ học này, chứng minh cách xoay tự động giúp giảm đáng kể thời gian chu kỳ. Ngoài ra, các máy này sử dụng công cụ phổ quát. Các lưỡi uốn tự động thích ứng với các chiều dài mặt bích và độ dày vật liệu khác nhau, loại bỏ những thay đổi về công cụ vật lý cần thiết trên phanh ép.
Sự nhầm lẫn của thị trường thường làm mờ đi ranh giới giữa các thư mục CNC tiêu chuẩn và hệ thống uốn tấm hoàn toàn tự động. Mặc dù cả hai đều sử dụng động học gấp thay vì ép khuôn chữ V, nhưng khả năng hoạt động và ứng dụng mục tiêu của chúng rất khác nhau. Một máy gấp CNC tiêu chuẩn, thường được gọi là máy gấp hộp hoặc khay, thường yêu cầu người vận hành đẩy tấm giấy vào một thước đo phía sau theo cách thủ công và xoay vật lý bộ phận giữa các lần uốn. Sau đó dầm gấp sẽ đu lên để tạo chỗ uốn.
Ngược lại, Máy uốn tấm công nghiệp có hệ thống kẹp và quay tự động được tích hợp đầy đủ. Khi người vận hành hoặc hệ thống tải tự động nạp phôi phẳng ban đầu vào máy, thiết bị sẽ xử lý tất cả việc định vị tiếp theo. Máy gấp CNC tiêu chuẩn cũng gặp phải những hạn chế về độ cứng kết cấu và khối lượng sản xuất khi so sánh với máy uốn tấm hạng nặng, được thiết kế cho môi trường sản xuất nhiều ca, liên tục, tốc độ cao.
Tính năng | Thư mục CNC tiêu chuẩn | Máy uốn bảng tự động |
|---|---|---|
Thao tác một phần | Xoay thủ công bởi người vận hành | Hoàn toàn tự động thông qua bộ kẹp/bộ quay |
Thiết lập dụng cụ | Điều chỉnh công cụ phân đoạn thủ công | Tự động điều chỉnh công cụ phổ quát |
Khối lượng sản xuất | Thấp đến trung bình | Âm lượng cao / Chuyển đổi liên tục |
Độ cứng kết cấu | Nhiệm vụ tiêu chuẩn | Khung công nghiệp nặng |
Phân tích thời gian cần thiết để hoàn thành một chi tiết có nhiều uốn cong cho thấy sự tương phản rõ rệt giữa hai công nghệ. Trên máy ép phanh, thời gian chu kỳ bao gồm người vận hành nhặt phôi, căn chỉnh nó với thước đo phía sau, thực hiện uốn, rút phôi, lật hoặc xoay nó và lặp lại quá trình. Nếu chi tiết yêu cầu nhiều bộ công cụ, việc thiết lập chấn theo giai đoạn sẽ tăng thêm độ phức tạp và thời gian. Phanh ép vốn bị hạn chế bởi sự mệt mỏi của người vận hành, tốc độ xử lý và sự khéo léo của tay. Vật lộn với tấm thép 11 khổ 4x8 cả ngày làm chậm lại ngay cả người điều khiển kỳ cựu nhất.
Thiết bị uốn bảng điều khiển về cơ bản làm thay đổi động lực nhịp độ. Bởi vì máy xử lý tất cả các thao tác xoay và định vị bên trong nên nó quyết định thời gian chu kỳ. Người vận hành chỉ cần tải phôi và dỡ phần đã hoàn thiện, đảm bảo thông lượng tự động, có thể dự đoán được. Trong quá trình chạy hàng loạt, việc loại bỏ việc xử lý xen kẽ thủ công cho phép các máy uốn tấm đạt được thời gian chu kỳ nhanh hơn gấp 2 đến 3 lần đối với các hình dạng thích hợp. Ví dụ, một cửa tủ điện sáu khúc tiêu chuẩn có thể mất 90 giây khi bấm phanh nhưng chỉ mất 30 giây khi gấp tự động.
Phanh ép vượt trội trong các ứng dụng hình học cụ thể mà công nghệ gấp gặp khó khăn. Chúng vẫn là lựa chọn ưu việt cho các biên dạng hẹp, hộp sâu, góc cực nhọn và uốn tấm nặng. Các hình dạng đòi hỏi các cú đấm cổ ngỗng chuyên dụng, sâu để loại bỏ các mặt bích bị uốn cong trước đó rất phù hợp với cấu trúc mở của phanh ép. Khả năng xếp chồng công cụ tùy chỉnh cho phép các nhà chế tạo tạo thành các bộ phận phức tạp, không đối xứng có thể va chạm về mặt vật lý với các cơ chế bên trong của một thư mục.
Ngược lại, hệ thống uốn tấm có những giới hạn vật lý nghiêm ngặt được quy định bởi biên dạng khe hở của chúng. Kích thước và hình dạng của cán phôi và lưỡi uốn hạn chế độ uốn cong bên trong, chiều cao mặt bích tối đa và chiều rộng kênh tối thiểu. Nếu biên dạng hộp quá sâu, bộ phận đó sẽ va vào dụng cụ phía trên của máy trong quá trình quay. Các nhà chế tạo phải kiểm tra cẩn thận hình dạng bộ phận của mình để đảm bảo chúng nằm trong phạm vi khe hở cụ thể của máy uốn.
Hệ thống uốn tấm hiện đại sử dụng các cảm biến thời gian thực tích hợp tiên tiến để duy trì độ chính xác. Các công nghệ tương đương với MAC2.0 của Salvagnini đo độ dày thực tế của tấm và phát hiện các biến thể về độ bền kéo của vật liệu khi tấm được đưa vào máy. Sau đó, hệ thống sẽ tự động bù lại độ đàn hồi nhanh chóng, điều chỉnh góc uốn quá mức một cách linh hoạt. Điều này dẫn đến các bộ phận có độ đồng nhất cao, ngay cả khi các lô vật liệu có sự không nhất quán nhẹ về mặt luyện kim.
Phanh ép phụ thuộc nhiều vào hệ thống điều chỉnh thủy lực hoặc cơ khí và kỹ năng của người vận hành để duy trì tính nhất quán về góc, đặc biệt là trên các bộ phận dài. Việc đuổi theo độ ở khúc cua 10 feet đòi hỏi phải có kinh nghiệm. Tính chất vật lý của quá trình uốn cũng khác nhau đáng kể. Hoạt động lau của lưỡi gấp gây ra độ giãn dài khác nhau của vật liệu so với lực ma sát thẳng đứng lực cao của uốn không khí trong khuôn chữ V. Hơn nữa, quá trình gấp nhìn chung nhẹ nhàng hơn trên bề mặt vật liệu, làm giảm vết xước và vết khuôn thường liên quan đến hoạt động phanh ép. Điều này tỏ ra rất có lợi cho các vật liệu nhạy cảm với bề mặt như thép không gỉ được đánh bóng hoặc nhôm sơn sẵn.
Chi phí trả trước liên quan đến những máy này thể hiện sự khác biệt lớn. Phanh ép CNC cấp cơ bản và thậm chí cao cấp yêu cầu vốn đầu tư ban đầu thấp hơn đáng kể so với chi phí mua cao cấp của hệ thống uốn bảng tiên tiến. Phanh báo chí cung cấp một điểm vào dễ tiếp cận cho các cửa hàng chế tạo đang tìm cách mở rộng khả năng mà không phải chịu rủi ro tài chính lớn.
Tính toán lợi tức đầu tư đòi hỏi phải phân tích thời gian hoạt động của máy, giảm thời gian thiết lập và khấu hao chi phí mỗi bộ phận. Trong các hoạt động sản xuất khối lượng lớn hoặc lặp đi lặp lại nhiều, tốc độ và thiết lập tự động của máy uốn tấm giúp giảm đáng kể chi phí nhân công trên mỗi bộ phận. Khả năng chạy liên tục của máy với sự can thiệp tối thiểu của người vận hành sẽ đẩy nhanh quá trình khấu hao CapEx cao hơn, giúp máy trở nên khả thi về mặt tài chính đối với các mô hình sản xuất cụ thể. Ngược lại, trong môi trường có độ trộn cao, âm lượng thấp, phanh ép thường vẫn là lựa chọn hợp lý hơn về mặt kinh tế.
Thị trường lao động có tay nghề hiện nay đặt ra những thách thức đáng kể cho các cửa hàng chế tạo. Việc tìm kiếm, tuyển dụng và giữ chân những người vận hành phanh báo chí có kinh nghiệm, những người hiểu sâu sắc về giới hạn uốn cong, trình tự thủ công và các thiết lập phức tạp là khó khăn và tốn kém. Máy phanh báo chí hoàn toàn dựa vào chuyên môn của con người để hoạt động chính xác và hiệu quả. Một người vận hành có tay nghề cao có thể khiến máy ép hoạt động tốt, nhưng một người mới vào nghề có thể tạo ra phế liệu đáng kể và gây tắc nghẽn toàn bộ xưởng.
Việc chuyển sang uốn tấm sẽ thay đổi mô hình lao động. Yêu cầu chuyển từ thao tác thủ công cường độ cao và kỹ năng uốn vật lý chuyên dụng sang lập trình ngoại tuyến, tải tự động và giám sát máy cơ bản. Người vận hành không cần phải hiểu các suy luận uốn cong phức tạp hoặc vật lộn với những tấm vải nặng. Điều này cho phép các cửa hàng tận dụng được những nhân viên ít kinh nghiệm hơn để vận hành máy đồng thời phân bổ các lập trình viên và kỹ sư có tay nghề cao để tối ưu hóa phần mềm và quy trình sản xuất.
Không gian sàn vật lý là một mặt hàng cao cấp ở bất kỳ cơ sở sản xuất nào. Mặc dù bản thân diện tích của các máy có thể tương đương nhau tùy thuộc vào kiểu máy, nhưng máy ép phanh yêu cầu các khu vực dàn dựng rộng rãi cho Công việc đang tiến hành (WIP) và tủ lưu trữ dụng cụ lớn để đục lỗ và khuôn dập. Hệ thống uốn tấm panel, với công cụ phổ biến và công suất nhanh, thường làm giảm nhu cầu dàn WIP rộng rãi, hợp lý hóa cách bố trí sàn.
Hồ sơ bảo trì dài hạn cũng khác nhau. Phanh ép yêu cầu quản lý chất lỏng thủy lực, hiệu chỉnh thường xuyên hệ thống quay và thay thế liên tục các dụng cụ cơ khí do mài mòn. Thiết bị uốn bảng điều khiển hiện đại thường sử dụng bộ truyền động điện servo, giúp loại bỏ việc bảo trì thủy lực nhưng sử dụng bộ cảm biến phức tạp và cơ chế thao tác tự động cần hỗ trợ kỹ thuật chuyên biệt.
Danh mục bảo trì | Phanh ép CNC | Máy uốn bảng tự động |
|---|---|---|
Hệ thống truyền động | Thay dầu thủy lực, kiểm tra van | Giám sát động cơ điện servo |
Dụng cụ mài mòn | Độ ma sát cao trên chày/đập | Độ ma sát thấp trên lưỡi lau |
Sự định cỡ | Điều chỉnh độ nghiêng cơ khí/thủy lực | Bộ cảm biến và căn chỉnh thao tác |
Việc di chuyển các bộ phận từ máy ép sang máy uốn bảng gây ra trở ngại đáng kể về kỹ thuật và thiết kế. Các phôi phẳng cũ không thể được chuyển trực tiếp sang máy mới. Sự cần thiết của việc thiết kế lại và tái thiết kế các mô hình phẳng là một thực tế triển khai chính. Bộ phận kỹ thuật phải đầu tư thời gian vào việc cập nhật các tệp CAD và lập trình lại các bộ phận để phù hợp với động học uốn mới.
Tính chất vật lý của việc điều chỉnh mô hình phẳng quyết định yêu cầu này. Hệ số K và các suy luận về uốn cong phải được hiệu chỉnh lại vì các đặc tính biến dạng của vật liệu khác nhau cơ bản khi động học lau và gấp so với uốn không khí truyền thống. Vật liệu có độ giãn khác nhau, có nghĩa là một vết cắt trống phẳng dành cho máy ép phanh sẽ dẫn đến kích thước cuối cùng không chính xác nếu được gấp lại trên máy uốn tấm. Các cửa hàng phải tính đến đường cong học tập kỹ thuật này khi lập kế hoạch chuyển đổi.
Hoạt động phanh ép liên quan đến chi phí tiềm ẩn và hậu cần lưu trữ phức tạp liên quan đến thư viện dụng cụ mở rộng. Các cửa hàng phải duy trì rất nhiều loại đục lỗ, khuôn dập, dụng cụ viền chuyên dụng và băng bảo vệ bề mặt để xử lý các hình dạng đa dạng. Việc quản lý, sắp xếp và thay đổi vật lý các công cụ này tiêu tốn thời gian sản xuất quý giá và yêu cầu theo dõi hàng tồn kho liên tục.
Hệ thống uốn tấm cung cấp khả năng thiết lập không cần dụng cụ cho phần lớn các cấu hình tiêu chuẩn. Các lưỡi uốn đa năng tự động thích ứng với các chiều dài và độ dày khác nhau. Tuy nhiên, việc xác định giới hạn tuyệt đối của công cụ phổ quát này sẽ ngăn chặn thời gian ngừng hoạt động không mong muốn. Mặc dù nó xử lý các mặt bích tiêu chuẩn một cách dễ dàng, nhưng các dạng hình học cụ thể như rãnh hẹp hoặc uốn cong lệch vẫn có thể yêu cầu các hạt dao dụng cụ phụ trợ hoặc tùy chỉnh. Việc hiểu rõ những giới hạn này sẽ ngăn chặn việc dừng sản xuất ngoài dự kiến khi các bộ phận phức tạp được đưa vào lịch trình.
Cả hai loại máy đều không vượt trội về mặt tổng thể; sự lựa chọn tối ưu phụ thuộc hoàn toàn vào hình dạng bộ phận, khối lượng sản xuất và các hạn chế về lao động cụ thể của cơ sở. Các cửa hàng chế tạo phải điều chỉnh việc đầu tư thiết bị phù hợp với chiến lược sản xuất cốt lõi của mình. Logic danh sách rút gọn chỉ ra việc chọn phanh ép cho sản xuất hỗn hợp cao/khối lượng thấp, uốn tấm nặng, hình học hộp sâu và chế tạo tùy chỉnh phức tạp trong đó tính linh hoạt là tối quan trọng. Ngược lại, hệ thống uốn tấm là sự lựa chọn rõ ràng cho sản xuất khối lượng lớn, có độ lặp lại cao, nhạy cảm với bề mặt hoặc tấm lớn trong đó việc xử lý thủ công là một nút thắt nghiêm trọng.

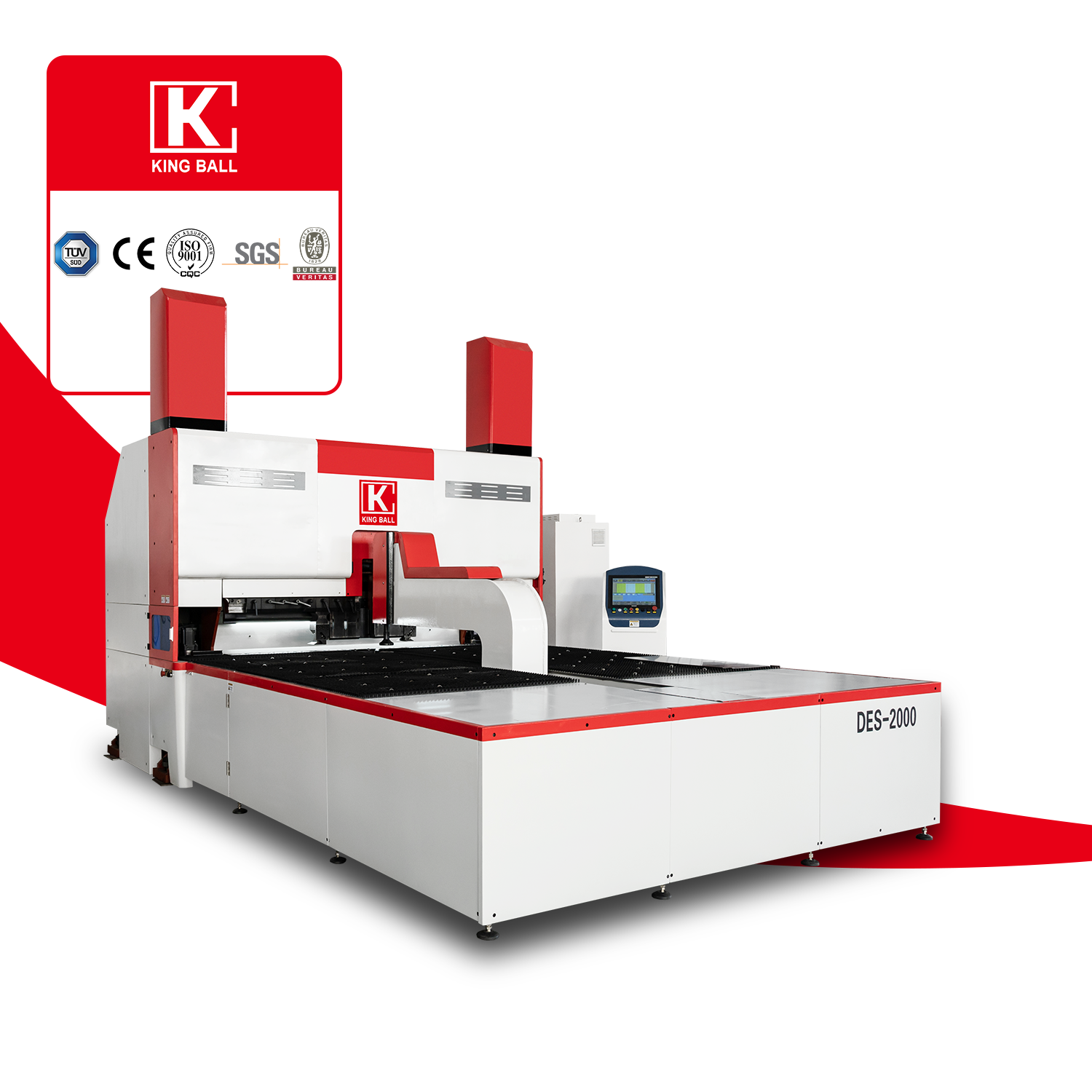

Máy công cụ CNC Jinqiu Nam Kinh hỗ trợ các nhà sản xuất các giải pháp máy công cụ CNC được thiết kế để cải thiện hiệu quả, độ chính xác và độ ổn định trong sản xuất khi xử lý kim loại tấm. Công ty có thể giúp khách hàng đánh giá cấu hình thiết bị phù hợp theo vật liệu, hình dạng bộ phận, khối lượng sản xuất và yêu cầu tự động hóa.
Để tiến về phía trước một cách hiệu quả, người quản lý chế tạo nên thực hiện các bước tiếp theo sau:
Kiểm tra 20 bộ phận có khối lượng lớn nhất hàng đầu của bạn để biết khả năng tương thích hình học với động học gấp.
Tính toán thời gian chu kỳ phanh ép hiện tại dựa trên thời gian gấp tự động mô phỏng do nhà sản xuất thiết bị cung cấp.
Đánh giá thị trường lao động địa phương của bạn để xác định khả năng tồn tại lâu dài của hoạt động vận hành máy thủ công so với hệ thống tự động.
Tham khảo ý kiến của kỹ sư ứng dụng để vạch ra quy trình thiết kế lại mẫu phẳng và ước tính số giờ kỹ thuật cần thiết cho quá trình chuyển đổi.
Trả lời: Phanh ép có thể xử lý các tấm có độ dày cực cao, thường vượt quá tấm 1 inch tùy thuộc vào trọng tải của máy. Máy uốn tấm thường được giới hạn ở các khổ mỏng hơn, thường đạt tối đa khoảng 11 thước (0,120") đối với thép không gỉ hoặc 9 thước (0,150") đối với thép nhẹ, tùy thuộc vào kiểu máy cụ thể và cấu hình lưỡi cắt.
Đáp: Không. Mặc dù chúng giúp giảm đáng kể khối lượng công việc cho các tấm và vỏ tiêu chuẩn, phanh ép vẫn cần thiết cho tấm nặng, biên dạng hẹp, hộp sâu và hình học yêu cầu cấu hình đột chuyên dụng mà lưỡi gấp không thể đáp ứng về mặt vật lý.
Đáp: Uốn không khí trên máy phanh ép sẽ ép vật liệu vào khuôn chữ V, tạo ra ma sát tập trung và độ giãn cụ thể. Máy uốn tấm sẽ lau mặt bích lên hoặc xuống trong khi giữ tấm phẳng, phân bổ ứng suất một cách khác nhau. Điều này đòi hỏi phải tính toán lại hệ số K và suy giảm độ uốn để có được phôi phẳng chính xác.
Trả lời: Không. Máy gấp CNC tiêu chuẩn yêu cầu người vận hành định vị và xoay bộ phận theo cách thủ công giữa các lần uốn. Máy uốn bảng điều khiển công nghiệp có bộ kẹp và bộ quay hoàn toàn tự động để thao tác với tấm mà không cần sự can thiệp của con người, dẫn đến năng suất cao hơn đáng kể.
Đáp: Chi phí cao hơn phản ánh quá trình tự động hóa phức tạp. Chúng bao gồm các bộ điều khiển vật liệu tích hợp, công cụ phổ quát tự động điều chỉnh nhanh chóng, cảm biến vật liệu thời gian thực tiên tiến và phần mềm tinh vi cần thiết để điều khiển đồng thời các chuỗi xoay và uốn phần tự động.
Đ: Vâng. Bởi vì vật liệu có độ giãn dài khác nhau dưới tác động động học gấp so với uốn không khí theo khuôn chữ V, nên các mẫu phẳng hiện có sẽ mang lại kích thước cuối cùng không chính xác. Đội ngũ kỹ thuật phải tính toán lại giới hạn uốn cong và cập nhật tệp CAD cho thiết bị mới.
