Chế tạo kim loại tấm phải đối mặt với một nút thắt ngày càng gia tăng: sự phụ thuộc nặng nề vào những người vận hành có tay nghề cao để quản lý các nguyên công chấn phức tạp, có nhiều thiết lập. Duy trì dung sai chặt chẽ đối với các hình dạng bộ phận phức tạp trong khi đạt được công suất cao sẽ tạo ra lực căng liên tục, đặc biệt là trong môi trường sản xuất có khối lượng thấp, hỗn hợp cao. Tạo hình thủ công truyền thống thường gặp khó khăn trong việc bắt kịp những nhu cầu này, khiến các nhà chế tạo phải khám phá các giải pháp tự động hóa. Việc chuyển đổi từ tạo hình thủ công sang uốn tấm tự động là một bước nâng cấp lớn về mặt vận hành đối với nhiều cửa hàng. Tuy nhiên, việc lựa chọn thiết bị phù hợp đòi hỏi phải đánh giá nghiêm ngặt hệ thống truyền động, cơ cấu kẹp và mức độ tự động hóa, thay vì chỉ dựa vào bảng thông số kỹ thuật OEM tiêu chuẩn. Hiểu được những sắc thái kỹ thuật này đảm bảo bạn đầu tư vào máy móc có thể giải quyết thực sự những thách thức trong sản xuất của mình mà không tạo ra những trở ngại mới.
Tự động hóa so với tính linh hoạt: Máy uốn tấm hoàn toàn tự động giúp giảm đáng kể thời gian chu kỳ cho các bộ phận phức tạp, nhiều mặt, nhưng máy phanh ép truyền thống vẫn vượt trội đối với các vật liệu siêu dày và hình dạng tùy chỉnh cực cao.
Tác động của hệ thống truyền động: Máy uốn bảng điều khiển điện-servo giúp giảm chi phí bảo trì và tiết kiệm năng lượng cao hơn, trong khi hệ thống thủy lực lại cần thiết cho các ứng dụng có trọng tải lớn.
Cơ chế kẹp Khả năng quyết định: Sự lựa chọn giữa bộ điều khiển cốc hút và cánh tay ép xác định trực tiếp kích thước bộ phận tối thiểu, chất lượng hoàn thiện bề mặt và chiều cao mặt bích cho phép.
Mục lục
Máy uốn tấm sử dụng các lưỡi uốn dao động để gấp vật liệu xung quanh một lưỡi phản cố định. Phương pháp động học này cho phép uốn nhanh, đa hướng mà không cần định vị lại toàn bộ tấm. Vật liệu vẫn phẳng trên bàn máy, giúp loại bỏ hoàn toàn hiện tượng 'bật to' thường gặp khi uốn các tấm lớn trên thiết bị truyền thống. Ngược lại, Máy ép phanh dựa vào sự di chuyển tuyến tính của chày vào khuôn, buộc vật liệu thành hình chữ V cụ thể. Hoạt động dao động của máy uốn tấm giúp giảm đáng kể thao tác vật lý cần thiết trong chu kỳ tạo hình, cho phép thực hiện các thao tác uốn dương và âm một cách nhanh chóng.
Khi người vận hành tạo thành một cánh cửa bao vây lớn trên phanh tiêu chuẩn, họ phải đỡ trọng lượng của vật liệu khi nó nâng lên trong quá trình uốn cong. Điều này đòi hỏi nhiều người vận hành hoặc người theo dõi trang tính chuyên biệt. Công nghệ uốn tấm hoàn toàn bỏ qua vấn đề này. Bộ điều khiển của máy tiến lên và xoay phôi phẳng, trong khi các lưỡi uốn trên và dưới khớp nối để tạo ra các mặt bích. Sự khác biệt cơ bản về động học này làm thay đổi cách thiết kế và xử lý các bộ phận.
Hiểu được vị trí phù hợp của Máy uốn tấm trong bối cảnh công nghiệp rộng hơn sẽ ngăn ngừa các lỗi mua sắm tốn kém. Chúng phục vụ một chức năng rất cụ thể so với các thiết bị tạo hình khác được tìm thấy trong xưởng.
Máy gấp tấm: Máy gấp tiêu chuẩn sử dụng một thanh gấp đơn để uốn vật liệu. Chúng thường chậm hơn và cần nhiều sự can thiệp thủ công hơn. Máy uốn tấm thực sự có các lưỡi trên và dưới đa trục, dao động nhanh, cho phép tạo ra các hình dạng phức tạp hơn nhiều và thời gian chu kỳ nhanh hơn.
Máy uốn ống, ống và hồ sơ: Máy uốn tấm được thiết kế nghiêm ngặt để chế tạo kim loại tấm phẳng. Họ không thể xử lý các biên dạng cấu trúc, sắt góc hoặc ống.
Máy uốn cuộn: Máy uốn cuộn tạo ra các dạng hình trụ có bán kính dài, liên tục như thùng chứa hoặc ống lớn. Máy uốn tấm vượt trội trong việc tạo hình mặt bích nhiều góc, chính xác trên các phôi phẳng, mặc dù chúng có thể thực hiện uốn từng bước cho bán kính lớn.
Máy uốn tấm sử dụng khái niệm "dụng cụ phổ quát". Máy sử dụng một bộ lưỡi trên và dưới tiêu chuẩn có khả năng thực hiện các góc uốn và bán kính khác nhau. Điều này giúp loại bỏ việc thay đổi công cụ vật lý cần thiết trong phanh ép, trong đó người vận hành phải hoán đổi chày và khuôn để có các biên dạng uốn cong, độ dày vật liệu hoặc bán kính bên trong khác nhau. Máy tự động điều chỉnh hành trình và vị trí của lưỡi dao thông qua điều khiển CNC để đạt được góc mong muốn.
Cách tiếp cận phổ quát này giúp giảm đáng kể thời gian thiết lập giữa các công việc. Trong môi trường có độ trộn cao, người vận hành phanh có thể dành ba mươi phút để phá bỏ và thiết lập công cụ phân đoạn để chế tạo hộp phức tạp. Máy uốn bảng chuyển từ chương trình bộ phận này sang chương trình bộ phận tiếp theo trong vài giây, vì thay đổi vật lý duy nhất là việc tự động điều chỉnh độ dài dụng cụ giữ phôi để phù hợp với kích thước của bộ phận mới.
Việc uốn tấm tự động giúp giảm đáng kể việc xử lý vật liệu thủ công. Máy thao tác tấm một cách tự động trong chu trình uốn. Điều này giúp loại bỏ các rủi ro về an toàn và căng thẳng về công thái học liên quan đến thao tác thủ công, trong đó người vận hành phải hỗ trợ và hướng dẫn các bộ phận nặng hoặc khó xử qua mỗi lần uốn cong. Bằng cách bỏ tay của người vận hành ra khỏi khu vực tạo hình, các cửa hàng sẽ thấy ngay lập tức các lỗi liên quan đến mệt mỏi và sự cố an toàn.

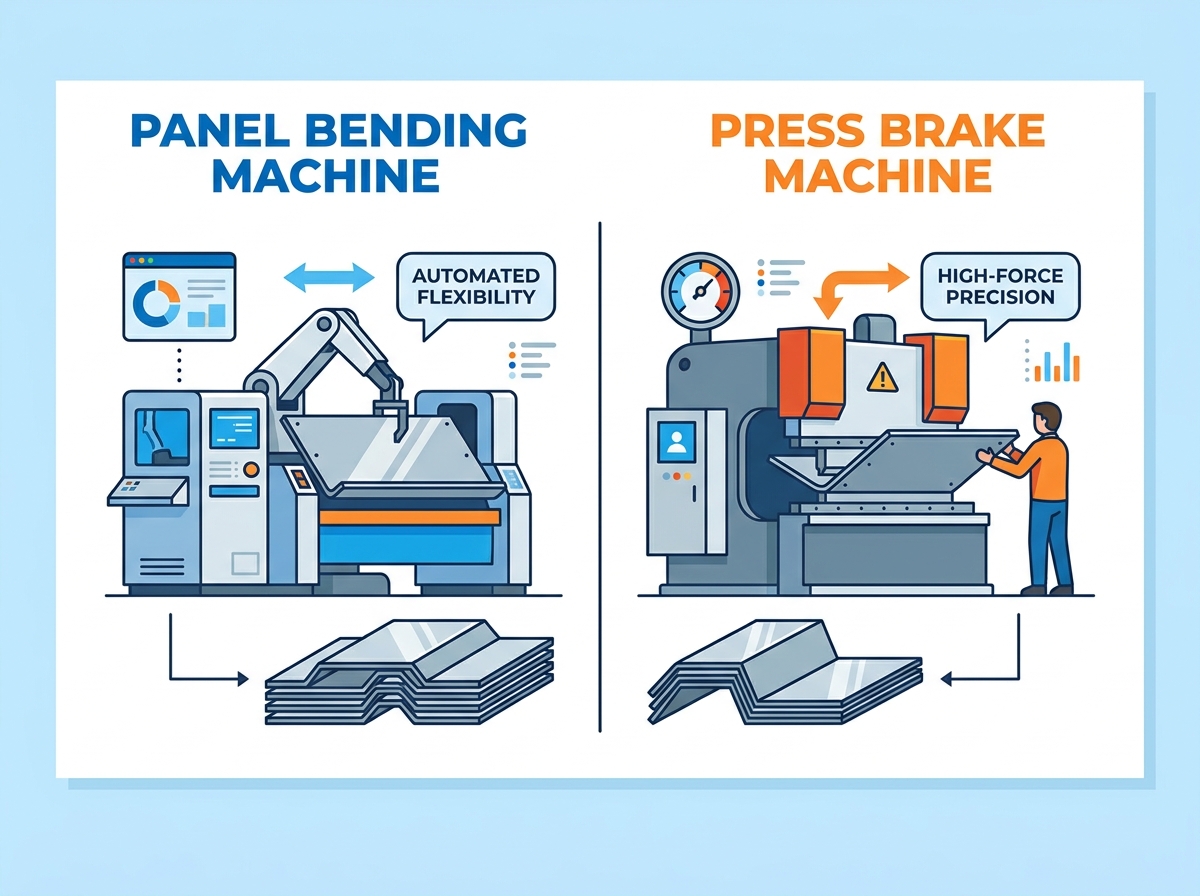

Tính năng | Máy uốn tấm | Máy ép phanh |
|---|---|---|
Xử lý vật liệu | Tự động luân chuyển và thăng tiến | Hỗ trợ và định vị thủ công |
Thiết lập dụng cụ | Lưỡi đa năng, điều chỉnh tự động | Thay đổi đột và khuôn thủ công |
Định hướng một phần | Vẫn nằm phẳng trên bàn | Xoay lên trong khi uốn cong |
Thời gian chu kỳ (Các bộ phận phức tạp) | Hoạt động cực nhanh, liên tục | Chậm hơn, yêu cầu định vị lại |
Hệ thống servo-điện sử dụng động cơ servo AC kết hợp với cơ cấu đai/ròng rọc hoặc vít bi để dẫn động các lưỡi uốn và hệ thống kẹp. Sự vắng mặt hoàn toàn của dầu thủy lực giúp loại bỏ sự trôi dạt do nhiệt, dẫn đến khả năng lặp lại góc uốn cao hơn trong những ca dài. Khi máy chạy, không có chất lỏng làm nóng lên và thay đổi độ nhớt, nghĩa là thời gian đầu tiên trong ngày hoàn toàn phù hợp với thời gian cuối ngày.
Những máy này lý tưởng cho các vật liệu có kích thước từ mỏng đến trung bình, chẳng hạn như các bộ phận HVAC, thiết bị chiếu sáng hoặc vỏ điện, nơi ưu tiên độ chính xác, mức tiêu thụ năng lượng thấp và bảo trì tối thiểu. Quy trình bảo trì được đơn giản hóa bằng cách bôi trơn vòng bi và kiểm tra dây đai thay vì quản lý việc thay dầu, thay bộ lọc và sửa chữa rò rỉ.
Các mô hình thủy lực dựa vào xi lanh thủy lực và van tỷ lệ để truyền động lưỡi cắt và lực kẹp. Chúng tạo ra trọng tải lớn và bền vững cần thiết để uốn các tấm dày hoặc vật liệu có độ bền kéo cao như thép không gỉ và nhôm khổ lớn. Khi một xưởng gia công các vật liệu đòi hỏi lực tạo hình cao thì thủy lực vẫn là tiêu chuẩn.
Tuy nhiên, chúng tiêu thụ nhiều năng lượng hơn, cần bảo dưỡng dầu thường xuyên và có thể có những thay đổi nhỏ về độ chính xác do sự dao động nhiệt độ của chất lỏng thủy lực. Các cửa hàng chạy hệ thống thủy lực thường cần triển khai thiết bị làm lạnh để duy trì nhiệt độ dầu ổn định trong quá trình sản xuất nặng, bổ sung vào lịch trình bảo trì và dấu chân tổng thể.
Cấu trúc lai kết hợp truyền động điện-phụ cho các lưỡi uốn với hệ thống thủy lực cho cơ cấu kẹp. Điều này mang lại tốc độ và độ chính xác của bộ truyền động điện cùng với khả năng giữ của thủy lực. Các lưỡi điện di chuyển nhanh chóng để thực hiện các nếp gấp, trong khi khung giữ phôi thủy lực đảm bảo vật liệu không bị trượt khi uốn cong có trọng tải lớn.
Hệ thống hybrid cung cấp giải pháp trung bình cho các nhà chế tạo cần công suất cao và khả năng xử lý các vật liệu có độ dày vừa phải mà không cần đến toàn bộ diện tích của máy thủy lực thuần túy. Họ cân bằng nhu cầu về tốc độ với sự cần thiết của kẹp cứng.
Đánh giá độ dày vật liệu chính và độ bền kéo của bạn để xác định yêu cầu về trọng tải.
Đánh giá công suất điện và mục tiêu tiêu thụ năng lượng của cơ sở của bạn.
Xem lại khả năng của nhóm bảo trì trong việc quản lý hệ thống thủy lực so với truyền động cơ điện.
Phân tích dung sai góc uốn cần thiết; dung sai chặt chẽ hơn thường có lợi cho các hệ thống điện servo.
Phương pháp được sử dụng để kẹp và di chuyển tấm vải sẽ quyết định khả năng của máy. Hệ thống cốc hút sử dụng thao tác chân không, cho phép xử lý các bộ phận nhỏ hơn và ngăn ngừa vết xước bề mặt trên các vật liệu nhạy cảm như nhôm sơn sẵn hoặc thép không gỉ được đánh bóng. Bởi vì các miếng đệm chân không bám chặt vào bề mặt phẳng của tấm nên chúng không cản trở các cạnh, cho phép hình thành các mặt bích rất hẹp.
Tuy nhiên, hệ thống chân không gặp khó khăn với các tấm hoặc vật liệu được đục lỗ nhiều với quy mô nhà máy nặng. Hệ thống cánh tay ép sử dụng cánh tay kẹp cơ học, mang lại độ bám tốt hơn cho các bộ phận nặng và vật liệu đục lỗ. Hàm cơ khí cắn vào mép phôi. Mặc dù có độ an toàn cao nhưng chúng đặt ra các hạn chế về kích thước bộ phận tối thiểu và độ hở mặt bích bên trong, vì các ngàm yêu cầu không gian vật lý để vận hành mà không va chạm với các lưỡi uốn.
Hệ thống bán tự động yêu cầu tải phôi và dỡ phôi hoàn thiện bằng tay, trong khi máy xử lý trình tự chấn. Người vận hành đặt tấm phẳng vào các chốt vuông, bắt đầu chu trình và tháo bảng đã tạo hình sau khi hoàn thành. Đây là giải pháp tốt nhất cho các hoạt động thay đổi, khối lượng thấp hơn trong đó kích thước bộ phận thay đổi thường xuyên.
Cấu hình hoàn toàn tự động tích hợp máy nạp giấy, phương tiện dẫn hướng tự động và robot dỡ hàng. Một hệ thống cổng hoặc robot có khớp nối sẽ lấy phôi thô từ pallet, nạp vào máy và xếp thành phẩm. Các tế bào hoàn toàn tự động cho phép sản xuất "tắt đèn" nhưng yêu cầu tiêu chuẩn hóa cứng nhắc trong thiết kế bộ phận và quy trình cắt ngược dòng. Nếu khoảng trống vượt quá giới hạn cho phép, bộ nạp tự động có thể không định vị nó chính xác, gây ra sự cố máy.
Chọn máy uốn tấm để uốn cong dương/âm, uốn viền, uốn bán kính và các tấm nhiều mặt như cửa, kệ hoặc tủ. Khả năng đảo hướng uốn ngay lập tức khiến chúng trở nên hoàn hảo cho các đường cong chữ Z và biên dạng cạnh phức tạp. Chúng vượt trội trong việc tạo thành các tấm phẳng lớn với nhiều mặt bích.
Chọn máy phanh ép để tạo hình hộp sâu, biên dạng hẹp, tấm cực dày và các bộ phận yêu cầu dụng cụ tùy chỉnh chuyên dụng, chẳng hạn như uốn lệch, uốn cong hoặc đúc. Máy uốn tấm không thể tạo thành rãnh sâu và hẹp vì bộ thao tác và cán phôi yêu cầu diện tích phẳng tối thiểu để kẹp chặt bộ phận. Phanh ép, với vô số chày cổ ngỗng và khuôn chuyên dụng, có thể xử lý các hình dạng khắc nghiệt này một cách dễ dàng.
Máy uốn tấm vượt trội trong môi trường có độ trộn cao, khối lượng thấp nhờ công cụ không cần thiết lập, cho phép kích thước lô của một chiếc vẫn có lãi. Khi so sánh thời gian chu trình cho một tấm 4 mặt, máy uốn tấm thường hoàn thành chi tiết trong vài giây. Bộ điều khiển xoay bộ phận 90 độ ngay lập tức giữa các lần uốn cạnh.
Phanh ép đòi hỏi nhiều thời gian hơn đáng kể từ sàn đến sàn do yêu cầu xử lý và định vị lại của người vận hành. Người vận hành phải uốn một bên, tháo bộ phận, xoay nó bằng tay, căn chỉnh nó với thước đo phía sau và bắt đầu lần uốn tiếp theo. Đối với bảng điều khiển lớn, việc xử lý thủ công này chiếm phần lớn thời gian của chu trình.
Thừa nhận chi phí vốn ban đầu cao hơn đáng kể của công nghệ uốn tấm. Những máy này thể hiện sự đầu tư lớn vào tự động hóa. Tuy nhiên, chi phí vận hành thường ưu tiên cho máy uốn tấm theo thời gian. So sánh chi phí tồn kho dụng cụ: máy ép phanh yêu cầu giá đỡ chứa các chày và khuôn đắt tiền, trong khi máy uốn bảng sử dụng bộ phổ dụng của nó.
Mức tiêu thụ năng lượng nhìn chung thấp hơn trên máy uốn bảng điều khiển điện servo so với phanh thủy lực lớn chạy liên tục. Tỷ lệ lao động cũng thay đổi; thay vì yêu cầu một thợ kim loại có kinh nghiệm cao để tạo hình các bộ phận phức tạp theo cách thủ công, cửa hàng có thể sử dụng máy đấu thầu để nạp phôi và giám sát chu trình tự động.
Loại ứng dụng | Thiết bị được đề xuất | Lý luận |
|---|---|---|
Cửa bao vây lớn | Máy uốn bảng | Loại bỏ hiện tượng giật, uốn cong nhiều mặt nhanh chóng |
Giá đỡ tấm dày (1/2") | Nhấn phanh | Đòi hỏi trọng tải tập trung cao |
Kênh hẹp sâu | Nhấn phanh | Máy uốn bảng điều khiển không thể kẹp các biên dạng hẹp |
Tấm đo mỏng hỗn hợp cao | Máy uốn bảng | Không có thời gian thiết lập giữa các hình dạng bộ phận khác nhau |
Việc ngắt kết nối giữa các mô hình kỹ thuật và phần mềm điều khiển máy gây ra rủi ro đáng kể. Nếu bộ phận kỹ thuật thiết kế các bộ phận có bán kính uốn cong mà máy không thể thực hiện được thì việc sản xuất sẽ tạm dừng. Đánh giá khả năng lập trình ngoại tuyến, độ chính xác mô phỏng 3D và khả năng tương thích với các hệ thống thực hiện sản xuất hiện có.
Nhấn mạnh sự cần thiết của phần mềm tự động tính toán giới hạn uốn cong và thực hiện phát hiện va chạm. Phần mềm phải mở mô hình 3D, áp dụng hệ số K chính xác cho máy cụ thể và mô phỏng trình tự chấn để đảm bảo bộ phận sẽ không va chạm với khung máy hoặc dụng cụ trong chu trình.
Máy uốn tấm đòi hỏi kích thước phôi có độ chính xác cao. Các biến thể trong quá trình cắt hoặc đục lỗ bằng laze trực tiếp dẫn đến sai số kích thước ở phần uốn cuối cùng. Bởi vì máy tham chiếu các cạnh ngoài của phôi để định vị các điểm uốn, phôi được cắt quá dài 1mm sẽ dẫn đến mặt bích quá dài 1mm.
Thiết lập các biện pháp kiểm soát dung sai nghiêm ngặt trên các máy định hình ngược dòng trước khi tích hợp máy uốn tấm để đảm bảo chất lượng đồng nhất. Việc hiệu chuẩn thường xuyên máy cắt laze và máy đột dập tháp pháo là bắt buộc. Nếu quy trình đột bao hình của bạn cẩu thả, quy trình chấn tự động sẽ chỉ làm tăng thêm những lỗi đó.
Việc chuyển từ tạo hình thủ công sang uốn tự động sẽ thay đổi bộ kỹ năng cần thiết từ gia công kim loại xúc giác sang lập trình CNC và xử lý sự cố hệ thống. Người vận hành không còn cảm nhận được năng suất kim loại; họ giám sát các cảm biến, báo động và chuyển động của robot.
Ngân sách dành cho đào tạo OEM toàn diện và ưu tiên các hệ thống giao diện người-máy được hướng dẫn trực quan, trực quan trong quá trình mua sắm. Người vận hành cần hiểu cách khắc phục lỗi máy, cách điều chỉnh các thông số cho các biến thể của lô nguyên liệu và cách thực hiện bảo trì cơ điện định kỳ.
Việc lựa chọn máy uốn tấm phù hợp đòi hỏi nhiều hơn việc so sánh trọng tải, tốc độ uốn hoặc thông số kỹ thuật thiết bị tiêu chuẩn. Các nhà sản xuất nên đánh giá hình dạng bộ phận, độ dày vật liệu, khối lượng sản xuất, hệ thống truyền động, phương pháp kẹp, độ chính xác cắt ngược dòng, khả năng tương thích phần mềm và mức độ tự động hóa cần thiết.
Máy công cụ CNC Jinqiu Nam Kinh cung cấp thiết bị gia công kim loại tấm CNC và các giải pháp kỹ thuật cho các nhà sản xuất đang tìm kiếm độ chính xác uốn, hiệu quả sản xuất và tự động hóa cao hơn. Kinh nghiệm trong ngành của nó có thể giúp khách hàng đánh giá cấu hình thiết bị theo vật liệu cụ thể, thiết kế bộ phận và yêu cầu sản xuất.
Trước khi đầu tư vào hệ thống uốn tấm:
Tiến hành kiểm tra nghiên cứu theo thời gian đối với 20 bộ phận có khối lượng cao nhất hiện tại của bạn để xác định các điểm nghẽn trong xử lý thủ công.
Tính toán thời gian thiết lập hiện tại trong các hoạt động chấn hiện tại của bạn để định lượng số giờ sản xuất bị mất.
Yêu cầu mô phỏng thời gian chu kỳ từ các nhà sản xuất thiết bị dựa trên các tệp CAD cụ thể của bạn để xác minh các yêu cầu về thông lượng.
Đánh giá dung sai cắt ngược dòng của bạn để đảm bảo khả năng tương thích với các hệ thống tham chiếu cạnh uốn tự động.
Đánh giá không gian sàn của cơ sở và nguồn điện sẵn có để cung cấp các ô tải và dỡ tải tự động.
A: Độ dày tối đa thay đổi tùy theo loại máy và loại vật liệu. Các mô hình servo-điện thường xử lý thép nhẹ lên đến 3mm (11 gauge), trong khi các mô hình thủy lực hạng nặng có thể xử lý thép nhẹ lên đến 4mm hoặc 5mm. Luôn tham khảo thông số kỹ thuật của nhà sản xuất đối với các loại vật liệu cụ thể.
Trả lời: Máy uốn tấm vượt trội trong sản xuất hàng loạt nhỏ nhờ công cụ phổ biến của chúng. Chúng không yêu cầu thay đổi công cụ vật lý nào giữa các góc uốn hoặc biên dạng uốn khác nhau, giúp kích thước lô của một công cụ đạt hiệu quả cao so với thiết lập thủ công cần thiết trên máy chấn.
Trả lời: Máy uốn cốc hút sử dụng miếng đệm chân không để giữ tấm, lý tưởng cho các bề mặt mỏng manh và các bộ phận nhỏ nhưng không phù hợp với kim loại đục lỗ. Máy uốn cánh tay ép sử dụng kẹp cơ học, mang lại độ bám chắc chắn cho các tấm nặng hoặc đục lỗ nhưng hạn chế kích thước bộ phận tối thiểu.
Trả lời: Có, máy uốn tấm có khả năng tạo hình các đường viền và uốn bán kính lớn thông qua một quá trình được gọi là uốn hoặc va đập theo từng bước, sử dụng công cụ phổ biến tiêu chuẩn của chúng mà không yêu cầu khuôn chuyên dụng.
Trả lời: Không. Máy uốn bảng sử dụng một bộ lưỡi uốn trên và dưới phổ biến. Máy điều chỉnh hành trình và góc lưỡi dao một cách linh hoạt thông qua lập trình CNC để đạt được các góc uốn khác nhau, loại bỏ nhu cầu sử dụng chày và khuôn chuyên dụng.
Đáp: Máy uốn tấm tham chiếu các cạnh ngoài của phôi để định vị. Nếu phôi được cắt bằng laze không chính xác về kích thước thì những lỗi đó sẽ kết hợp trong quá trình uốn, dẫn đến các chi tiết cuối cùng nằm ngoài giới hạn cho phép.
Trả lời: Không. Máy uốn tấm được thiết kế dành riêng cho chế tạo kim loại tấm phẳng. Việc uốn ống và uốn ống yêu cầu các máy móc hoàn toàn khác nhau được thiết kế để hỗ trợ các cấu hình hình trụ hoặc kết cấu trong quá trình tạo hình.
