Chế tạo kim loại tấm chính xác hoàn toàn phụ thuộc vào việc kết hợp công nghệ uốn phù hợp với khối lượng sản xuất, thước đo vật liệu và yêu cầu dung sai cụ thể. Đầu tư sai Máy ép phanh dẫn đến tắc nghẽn sản xuất, tiêu thụ năng lượng quá mức, tỷ lệ phế liệu cao trong quá trình thiết lập và không thể đáp ứng được yêu cầu chặt chẽ của khách hàng. Bạn cần có bản phân tích khách quan, kỹ thuật về các hệ thống cơ, thủy lực, điện và hybrid để hướng dẫn việc mua sắm thiết bị vốn và đảm bảo ROI hoạt động lâu dài. Chúng tôi sẽ đánh giá các cơ chế cốt lõi, phân loại cấu trúc và các trường hợp sử dụng lý tưởng cho từng công nghệ. Điều này đảm bảo cơ sở của bạn phù hợp trực tiếp với khả năng của máy với nhu cầu chế tạo hàng ngày của bạn, tránh sự không phù hợp tốn kém về trọng tải, độ chính xác hoặc tốc độ chu kỳ.
Hệ thống thủy lực vẫn là tiêu chuẩn công nghiệp cho chế tạo tấm nặng, có trọng tải lớn nhưng phải chịu chi phí bảo trì liên tục và năng lượng liên tục cao hơn.
Phanh ép hoàn toàn bằng điện mang lại độ chính xác vượt trội, thời gian chu kỳ nhanh hơn và tiết kiệm năng lượng tới 50%, khiến chúng trở nên lý tưởng cho các vật liệu có kích thước mỏng đến trung bình.
Các mô hình hybrid thu hẹp khoảng cách, sử dụng hệ thống thủy lực điều khiển bằng servo để cung cấp trọng tải cao mà không bị trôi nhiệt và tiêu hao năng lượng liên tục như các hệ thống thủy lực truyền thống.
Tích hợp CNC hiện là yêu cầu cơ bản cho môi trường hỗn hợp cao/khối lượng thấp, giảm đáng kể thời gian thiết lập và giảm thiểu tác động của tình trạng thiếu lao động lành nghề.
Mục lục
Thiết lập yêu cầu vận hành cơ bản trước khi chọn Máy ép phanh . Bạn phải phân biệt giữa sản xuất hỗn hợp cao/số lượng thấp và sản xuất hỗn hợp thấp/số lượng lớn. Môi trường có độ trộn cao yêu cầu thay đổi công cụ nhanh chóng, lập trình ngoại tuyến và khả năng CNC nâng cao để xử lý các thay đổi liên tục. Môi trường có độ trộn thấp ưu tiên tốc độ thô, độ bền cơ học và độ chính xác lặp lại trong thời gian dài.
Xác định các vật liệu chính được xử lý trên sàn nhà của bạn. Tập trung vào thước đo tối đa, độ bền kéo và chiều dài uốn cong tối đa. Những yếu tố này trực tiếp quyết định trọng tải máy cần thiết. Một cửa hàng uốn thép nhẹ 1/4 inch đòi hỏi lực rất khác so với lực tạo thành nhôm 16 thước.
Đóng khung các yêu cầu về độ chính xác của bạn một cách cẩn thận. Chế tạo thành phần hàng không vũ trụ hoặc y tế đòi hỏi độ chính xác vị trí cao hơn. Điều này thường đòi hỏi hệ thống điện hoặc thủy lực cao cấp. Công việc thép kết cấu tiêu chuẩn có thể chịu được sự khác biệt lớn hơn, cho phép thiết lập thủy lực đơn giản hơn.
Loại sản xuất | Yêu cầu về máy chính | Công nghệ lý tưởng |
|---|---|---|
Hỗn hợp cao / Âm lượng thấp | Thay dao nhanh, CNC đa trục, lập trình offline | Điện hoặc thủy lực điện CNC |
Trộn thấp / Âm lượng cao | Độ bền, tốc độ chu trình cao, xử lý vật liệu tự động | Thủy lực lai hoặc hạng nặng |
Cơ cấu uốn phụ thuộc vào sự tương tác giữa ram phía trên chuyển động giữ chày và bệ cố định bên dưới giữ khuôn chữ V. Các phương pháp uốn khác nhau đạt được kết quả khác nhau dựa trên cách chày tương tác với vật liệu và khuôn.
Uốn khí: chày ép vật liệu vào khoang khuôn mà không chạm vào đáy khuôn. Phương pháp này rất linh hoạt và phụ thuộc nhiều vào việc kiểm soát độ sâu ram chính xác. Bạn có thể tạo nhiều góc với cùng một thiết lập dụng cụ.
Đáy: Tấm được ép vào đáy khuôn chữ V. Nó đòi hỏi trọng tải cao hơn nhưng mang lại độ chính xác về góc tốt hơn với độ đàn hồi ít hơn. Đầu chày buộc vật liệu vào một góc chính xác của khuôn.
Đúc: Điều này liên quan đến việc dập hoàn toàn vật liệu vào khuôn. Cần có trọng tải lớn để loại bỏ hoàn toàn hiện tượng đàn hồi. Nó thường được sử dụng cho các bộ phận cũ có tính lặp lại cao, nơi độ chính xác chính xác là không thể thương lượng.
Trục CNC tiêu chuẩn kiểm soát quá trình chấn. Y1 và Y2 điều khiển vị trí ram độc lập cho xi lanh trái và phải. X kiểm soát độ sâu của thước đo phía sau, xác định chiều dài mặt bích. R kiểm soát chiều cao backgauge, cần thiết cho các cấu hình phức tạp. Z1 và Z2 điều khiển chuyển động của thước ngang, cho phép ngón tay di chuyển sang trái và phải dọc theo đường uốn.

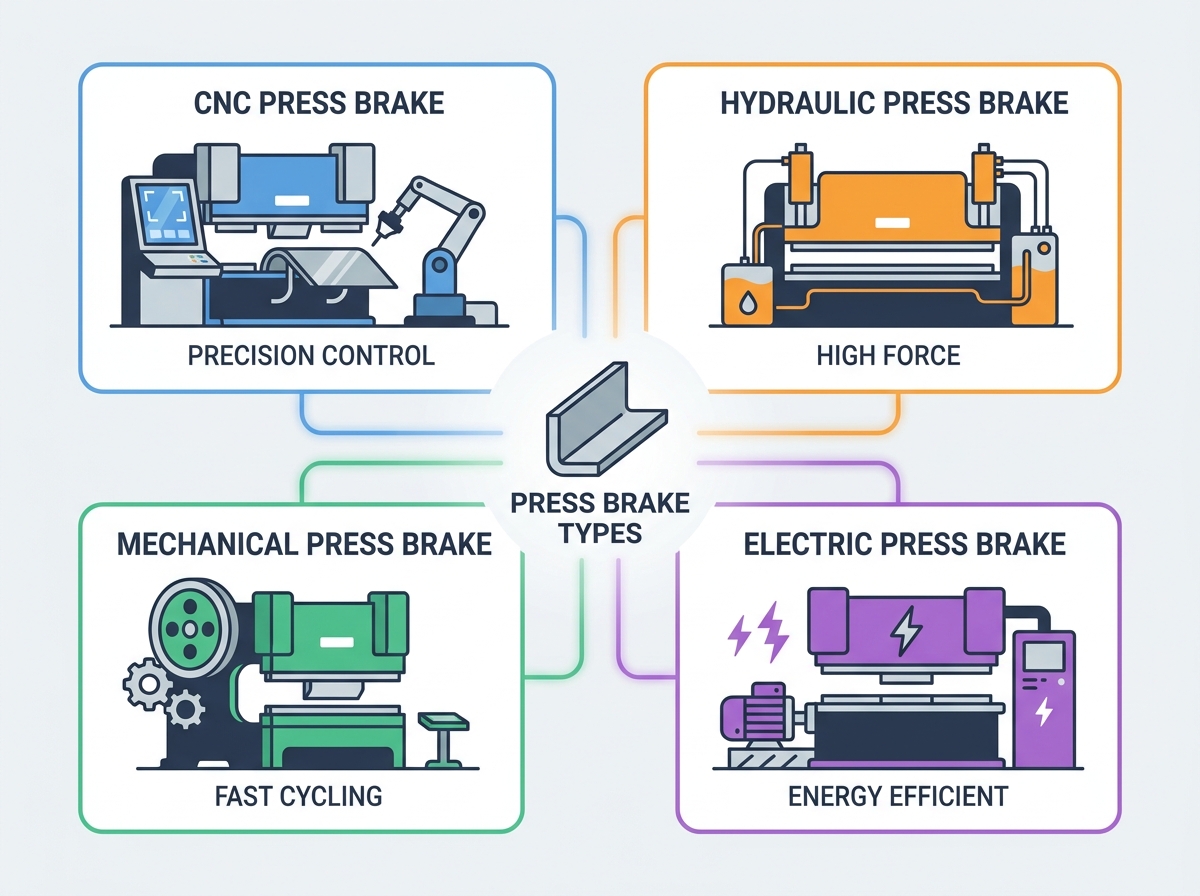

Phanh ép cơ học sử dụng cơ cấu trục khuỷu dẫn động bằng bánh đà. Hệ thống này chuyển đổi năng lượng quay từ động cơ điện thành chuyển động tuyến tính của ram. Những máy này có chiều dài hành trình cố định và tốc độ chu trình vật lý nhanh. Bánh đà dự trữ động năng cực lớn và giải phóng nó ngay lập tức khi ly hợp hoạt động.
Trong lịch sử, các nhà khai thác đã áp dụng chúng trong các hoạt động dập và uốn đáy đơn giản, tốc độ cao, lặp đi lặp lại. Tuy nhiên, chúng có những hạn chế đáng kể đối với chế tạo hiện đại. Việc không thể đảo ngược hành trình giữa chu kỳ sẽ tạo ra nguy cơ khóa máy nghiêm trọng nếu quá tải. Nếu người vận hành nạp vật liệu quá dày, thanh nén sẽ bị kẹt ở điểm chết dưới.
Chúng đưa ra những thách thức phức tạp về tuân thủ an toàn liên quan đến các tiêu chuẩn OSHA. Việc bảo vệ hệ thống bánh đà cơ học đòi hỏi phải có nhiều rào cản vật lý. Hơn nữa, chúng thường cung cấp độ chính xác thấp hơn so với các lựa chọn thay thế hiện đại. Vì hành trình là cố định nên bạn không thể điều chỉnh độ sâu khi đang di chuyển để uốn bằng không khí. Những máy này phần lớn đang được loại bỏ dần ở các cơ sở chế tạo tiên tiến.
Phanh ép thủy lực sử dụng xi lanh thủy lực đồng bộ để dẫn động ram. Điều này cung cấp lực ổn định trong toàn bộ hành trình, không giống như các hệ thống cơ học chỉ đạt được trọng tải tối đa ở phần dưới cùng. Chúng được phân loại theo phân loại cấu trúc dựa trên cách đồng bộ hóa các xi lanh.
Phân loại | Phương pháp đồng bộ hóa | Ứng dụng tốt nhất |
|---|---|---|
Trục xoắn | Xi lanh nối trục cơ khí cứng | Chi phí thấp, uốn cong đơn giản, gia công tập trung |
NC thông thường | Đai ốc hãm cơ học bên trong xi lanh | Các bộ phận bền bỉ, lặp đi lặp lại với khả năng kiểm soát độ sâu cơ bản |
Điện-thủy lực (CNC) | Van tỷ lệ độc lập và thang đo tuyến tính | Độ chính xác cao, uốn lệch tâm, biên dạng phức tạp |
Mô hình trục xoắn sử dụng đồng bộ hóa cơ khí. Chúng là loại tốt nhất với chi phí thấp hơn nhưng có độ chính xác thấp hơn, dễ bị mài mòn cơ học và thiếu khả năng uốn lệch tâm. Máy thủy lực NC thông thường sử dụng van định hướng đơn giản. Các đai ốc dừng cơ học bên trong xi lanh kiểm soát độ sâu. Chúng có độ bền cao nhưng bị giới hạn ở các bộ phận đơn giản.
Các mô hình CNC điện-thủy lực đại diện cho tiêu chuẩn hiện đại. Van tỷ lệ độc lập, được điều khiển bằng CNC cho từng xi lanh và thang đo tuyến tính quang học đảm bảo độ chính xác cao. Thiết lập này cho phép cân bằng động và khả năng uốn lệch tâm phức tạp mà không làm hỏng khung máy.
Những máy này lý tưởng cho việc uốn tấm nặng, kết cấu thép và các ứng dụng đòi hỏi trọng tải lớn. Bạn sẽ tìm thấy chúng trong các cửa hàng uốn tấm dày tới 3000 tấn. Thực tế bao gồm bảo trì chất lỏng thủy lực, giãn nở nhiệt ảnh hưởng đến độ chính xác uốn trong thời gian dài và tiêu thụ năng lượng liên tục trong khi máy bơm chạy không tải.
Hệ thống hoàn toàn bằng điện thay thế hoàn toàn hệ thống thủy lực. Họ sử dụng động cơ servo dẫn động vít bi, vít con lăn hoặc hệ thống dây đai và ròng rọc để di chuyển thanh nén. Chúng lý tưởng cho các bộ phận phức tạp, có độ chính xác cao, kim loại tấm có kích thước từ mỏng đến trung bình và môi trường sản xuất có ý thức về môi trường.
Lợi thế hoạt động bao gồm tiết kiệm năng lượng đáng kể. Động cơ servo chỉ tiêu thụ điện năng khi chuyển động ram thực tế. Khi máy không hoạt động trong khi người vận hành tải vật liệu, nó gần như không tiêu thụ điện năng. Chúng giúp giảm thiểu ô nhiễm tiếng ồn, tạo ra không gian cửa hàng yên tĩnh hơn nhiều. Bạn cũng có thể tăng tốc và giảm tốc ram nhanh hơn, giúp giảm thời gian chu kỳ khi chạy với khối lượng lớn. Hơn nữa, không cần xử lý chất lỏng thủy lực, loại bỏ vấn đề đau đầu khi bảo trì.
Những hạn chế bao gồm giới hạn trọng tải nghiêm ngặt. Ổ đĩa điện thường đạt tối đa khoảng 200 đến 300 tấn. Để vượt xa điều này đòi hỏi phải có động cơ servo lớn và không thực tế. Chúng cũng có chi phí vốn ban đầu trên mỗi tấn cao hơn so với các thiết bị thủy lực tương đương. Bạn phải trả phí cho tốc độ và độ chính xác.
Model hybrid tích hợp bơm thủy lực điều khiển bằng servo. Thay vì động cơ AC chạy liên tục để bơm chất lỏng, động cơ servo sẽ điều khiển dòng thủy lực. Nó chỉ kích hoạt khi ram yêu cầu di chuyển. Đây là giải pháp lý tưởng cho các cơ sở yêu cầu trọng tải lớn của máy thủy lực nhưng muốn loại bỏ hiện tượng trôi nhiệt và giảm tiêu thụ năng lượng.
Bằng cách chỉ chạy máy bơm khi cần thiết, dầu thủy lực sẽ mát hơn nhiều. Điều này giúp loại bỏ sự giãn nở nhiệt thường khiến các góc uốn bị lệch trong một ca làm việc dài. Bạn duy trì độ chính xác buổi sáng cho đến tận buổi chiều.
Mặc dù chi phí ban đầu cao hơn so với thủy lực tiêu chuẩn nhưng việc giảm mức sử dụng năng lượng là đáng kể. Tuổi thọ dầu kéo dài, giảm sinh nhiệt và độ chính xác được cải thiện thường phù hợp cho việc đầu tư vào các nhà chế tạo từ trung bình đến nặng. Bạn có được sức mạnh khủng khiếp của thủy lực với khả năng điều khiển và hiệu quả của bộ truyền động điện.
Điều khiển số cơ bản cung cấp khả năng định vị độ sâu và thước đo phía sau đơn giản. Người vận hành tính toán các khoản khấu trừ uốn cong theo cách thủ công và nhập số liệu thô. Hệ thống CNC đầy đủ cung cấp khả năng điều khiển đa trục, lập trình ngoại tuyến và mô phỏng từng bước 3D. Người vận hành nhìn thấy mô hình 3D của bộ phận trên màn hình, hiển thị chính xác cách định hướng tấm cho mỗi lần uốn.
Hệ thống CNC tự động tính toán và điều chỉnh độ lệch của giường. Khi uốn các chi tiết dài, khung máy sẽ cong xuống một cách tự nhiên dưới áp lực. Cán CNC sử dụng xi lanh thủy lực ở bệ dưới hoặc hệ thống nêm cơ khí để đẩy lùi độ lệch này. Điều này đảm bảo các góc nhất quán trên toàn bộ chiều dài của khúc cua.
Phần mềm CNC tự động tính toán giới hạn uốn cong, bù đàn hồi và độ cong. Điều này làm giảm đáng kể phế liệu trong quá trình kiểm tra bài viết đầu tiên. Giao diện CNC trực quan và công cụ hỗ trợ chấn trực quan giúp giảm thiểu rủi ro liên quan đến tình trạng thiếu lao động có tay nghề cao. Bằng cách hạ thấp rào cản gia nhập, người vận hành mới có thể tạo ra các bộ phận chính xác nhanh hơn nhiều so với các máy thủ công cũ.
Tính toán lực cần thiết liên quan đến độ mở khuôn chữ V, độ dày vật liệu và độ bền kéo. Cần có giới hạn an toàn 20% để tránh tình trạng quá tải của máy. Không bao giờ mua máy được đánh giá chính xác cho trọng tải yêu cầu tối đa của bạn.
Kích thước vật lý quan trọng quyết định những bộ phận nào bạn có thể lắp vào máy.
Độ dài hành trình: Khoảng cách tối đa mà ram có thể di chuyển. Điều này giới hạn độ sâu của hộp bạn có thể hình thành.
Chiều cao mở: Khoảng cách giữa giường và thanh ram khi mở hoàn toàn. Điều này cho biết chiều cao tối đa của dụng cụ và các bộ phận bạn có thể tháo ra sau khi uốn.
Độ sâu họng: Độ sâu khe hở trong các khung bên. Điều này xác định chiều dài mặt bích tối đa có thể uốn cong ở các đầu cực của máy.
Đánh giá khả năng tương thích của hệ sinh thái công cụ. Quyết định giữa công cụ kiểu Châu Âu, Mỹ hoặc WT dựa trên khoảng không quảng cáo hiện có của bạn. Hãy xem xét sự cần thiết của hệ thống kẹp nhanh thủy lực hoặc khí nén cho môi trường có độ trộn cao. Thay đổi công cụ nhanh giúp máy luôn uốn cong thay vì đứng yên trong quá trình thiết lập.
Giải quyết thực tế lắp đặt vật lý trước khi giao hàng. Máy có trọng tải lớn yêu cầu khả năng chịu tải của nền móng cụ thể. Bạn có thể cần phải đổ một tấm bê tông cốt thép. Xác minh khoảng trống trên cao để lắp đặt và tiếp cận cần trục trong quá trình lắp đặt. Đảm bảo cơ sở của bạn có nguồn điện ổn định để xử lý tình trạng mất điện mà không bị sụt điện áp.
Các hệ thống an toàn tích hợp như bảo vệ an toàn bằng tia laser và rèm sáng là cần thiết để bảo vệ người vận hành. Các hệ thống này sẽ dừng quá trình ram ngay lập tức nếu có vật cản làm gián đoạn chùm tia laze ngay dưới đầu đục lỗ. Người vận hành cần được đào tạo chuyên sâu để chuyển từ máy thủ công sang giao diện CNC nâng cao.
Xem xét hậu cần xử lý vật liệu. Bạn sẽ di chuyển tấm nặng đến và đi từ máy như thế nào? Đánh giá tiềm năng chăm sóc robot trong tương lai. Nếu bạn có kế hoạch tự động hóa, hãy đảm bảo máy có giao diện phần mềm và phần cứng cần thiết. Xác minh tính tương thích của phần mềm với hệ thống CAD/CAM hiện có của bạn để cho phép lập trình ngoại tuyến liền mạch.
Việc lựa chọn Máy ép phanh phù hợp phụ thuộc vào yêu cầu cân bằng trọng tải, độ chính xác uốn, hiệu quả sản xuất, nhu cầu tự động hóa và chi phí vận hành lâu dài. Cho dù bạn chọn mô hình thủy lực, điện hay hybrid, việc kết hợp khả năng của máy với yêu cầu sản xuất của bạn là chìa khóa để tối đa hóa năng suất và lợi tức đầu tư.
Máy công cụ CNC Jinqiu Nam Kinh cung cấp thiết bị gia công kim loại tấm CNC chuyên nghiệp và các giải pháp uốn tùy chỉnh cho các nhà sản xuất trên toàn thế giới. Với kinh nghiệm sâu rộng trong ngành và hỗ trợ kỹ thuật đáng tin cậy, công ty giúp khách hàng cải thiện độ chính xác khi uốn, hiệu quả sản xuất và hiệu suất sản xuất lâu dài.
Trước khi đưa ra quyết định mua hàng cuối cùng, hãy cân nhắc những điều sau:
Tiến hành nghiên cứu theo thời gian về các hoạt động chấn hiện tại để xác định các điểm nghẽn trong quá trình thiết lập.
Tính toán yêu cầu về trọng tải phân vị thứ 80 dựa trên các thước đo vật liệu phổ biến nhất của bạn.
Kiểm tra kho dụng cụ hiện có của bạn để đảm bảo khả năng tương thích với các hệ thống kẹp mới.
Yêu cầu ước tính thời gian chu kỳ và uốn cong thử nghiệm tùy chỉnh từ các nhà sản xuất trong danh sách rút gọn bằng cách sử dụng các tệp bộ phận thực tế của bạn.
Trả lời: Hệ thống CNC cung cấp khả năng điều khiển đa trục, lập trình ngoại tuyến và tính toán tự động cho giới hạn uốn cong và độ đàn hồi. Họ cung cấp mô phỏng trực quan 3D cho người vận hành. Hệ thống NC dựa vào bộ nhớ vị trí cơ bản để định vị độ sâu và thước đo phía sau đơn giản, yêu cầu người vận hành tính toán các khoản khấu trừ theo cách thủ công mà không cần mô phỏng nâng cao.
Trả lời: Yêu cầu về trọng tải phụ thuộc vào mối quan hệ giữa độ dày vật liệu, độ bền kéo, chiều dài uốn cong và độ mở khuôn chữ V. Vật liệu dày hơn và khuôn chữ V chặt hơn đòi hỏi lực mạnh hơn theo cấp số nhân. Luôn bao gồm giới hạn an toàn 20% trên lực tính toán tối đa của bạn để tránh quá tải và làm hỏng khung máy.
Trả lời: Có, phanh ép điện thường có thời gian chu kỳ nhanh hơn. Động cơ servo cung cấp khả năng tăng tốc và giảm tốc ram nhanh chóng so với áp suất xây dựng của bơm thủy lực. Điều này làm cho các mô hình điện có hiệu suất cao cho các ứng dụng khổ mỏng đến trung bình, khối lượng lớn, trong đó tốc độ chu kỳ ảnh hưởng trực tiếp đến sản lượng sản xuất.
Trả lời: Phanh ép hybrid sử dụng bơm thủy lực điều khiển bằng servo. Động cơ servo chỉ kích hoạt dòng thủy lực khi ram di chuyển. Thiết kế này kết hợp khả năng chịu tải lớn của hệ thống thủy lực truyền thống với hiệu suất năng lượng và giảm độ trôi nhiệt của bộ truyền động điện.
Trả lời: Không. Phanh ép cơ học sử dụng cơ cấu dẫn động bằng bánh đà để hoàn thành toàn bộ chu trình sau khi được kích hoạt. Họ không thể đảo ngược giữa hành trình. Điều này tạo ra nguy cơ bị khóa máy nghiêm trọng nếu thiết bị bị quá tải với vật liệu quá dày hoặc cứng.
Trả lời: Khi uốn các bộ phận dài, khung máy sẽ bị lệch hoặc cong một cách tự nhiên dưới áp lực lớn. Bù độ cong sử dụng xi lanh thủy lực hoặc nêm cơ khí ở bệ dưới để đẩy lùi độ lệch này. Điều này đảm bảo góc uốn vẫn hoàn toàn nhất quán trên toàn bộ chiều dài của bộ phận.
