Hầu hết mọi lĩnh vực sản xuất đều phụ thuộc rất nhiều vào việc uốn kim loại tấm. Tuy nhiên, việc xác định liệu máy tạo hình có thể lập trình có phải là giải pháp tối ưu hay không đòi hỏi phải đánh giá cẩn thận. Bạn phải điều chỉnh khả năng của máy theo dung sai sản xuất cụ thể và khối lượng lô tổng thể. Sàn sản xuất hiện đại loại bỏ sự thiếu nhất quán thủ công thường thấy trong các hệ thống thủy lực truyền thống. Thay vào đó, họ áp dụng độ chính xác đa trục có thể lập trình. Tuy nhiên, việc có được một hệ thống tạo hình cao cấp đòi hỏi sự hiểu biết sâu sắc về hành vi của kim loại. Bạn cũng phải đánh giá các giới hạn về dụng cụ vật lý và tuân thủ nghiêm ngặt các tiêu chuẩn tuân thủ dành riêng cho ngành. Hướng dẫn này phân tích các trường hợp sử dụng chính xác trên một số lĩnh vực sản xuất chính. Chúng tôi trình bày chi tiết các thông số kỹ thuật cơ bản cần thiết để hình thành các bộ phận chung. Cuối cùng, chúng tôi phác thảo một khung đánh giá rõ ràng. Bạn sẽ tìm hiểu chính xác cách xác định xem Phanh ép CNC có phù hợp với yêu cầu sàn sản xuất cụ thể của bạn hay không.
Bề rộng ngành: Phạm vi ứng dụng từ giá đỡ hàng không vũ trụ bằng nhôm 2,0mm yêu cầu dung sai ± 0,1mm đến dầm cầu thép 50mm+ yêu cầu hệ thống ép song song lớn.
Hạn chế về quy trình: Phanh ép CNC rất linh hoạt nhưng không phải là giải pháp tối ưu cho mọi nhiệm vụ tạo hình; họ phải vật lộn với các cấu hình hình học khép kín và các bộ phận giống hệt nhau có khối lượng cực lớn trong đó việc dập là vượt trội.
Đường cơ sở lựa chọn: Việc đánh giá một máy đòi hỏi phải tính toán 'trọng tải trên mỗi inch' dựa trên độ dày vật liệu và cường độ năng suất, thay vì chỉ chiều dài tổng thể của máy.
Chuyển đổi công nghệ: Uốn bằng khí là tiêu chuẩn hiện đại cho hệ thống CNC để giảm mài mòn dụng cụ, mặc dù uốn đáy vẫn cần thiết để tuân thủ nghiêm ngặt về góc trong các lĩnh vực cụ thể.

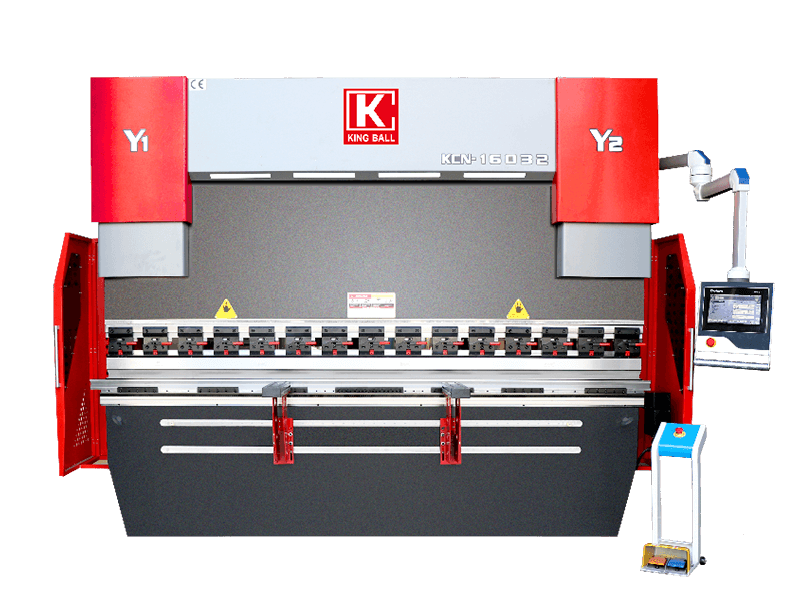

Sàn chế tạo phần lớn đã chuyển đổi từ vận hành thủy lực thủ công sang điều khiển hoàn toàn tự động. Các máy cũ yêu cầu người vận hành phải điều chỉnh thủ công độ sâu hành trình và vị trí thước đo phía sau. Các hệ thống hiện đại sử dụng bộ điều khiển đa trục tiên tiến. Những máy tính phức tạp này quản lý đồng thời ram và backgauge. Việc tích hợp này giúp giảm đáng kể thời gian thiết lập giữa các lần chạy thành phần khác nhau. Nó cũng làm giảm đáng kể tỷ lệ phế liệu do lỗi của con người gây ra.
Hệ thống tạo hình hiện đại vượt trội trong môi trường "hỗn hợp cao, khối lượng từ thấp đến trung bình". Máy ép dập hoạt động tốt hơn khi sản xuất hàng triệu bộ phận giống hệt nhau. Tuy nhiên, họ thiếu tính linh hoạt. Hệ thống phanh có thể lập trình mang lại tính linh hoạt chưa từng có. Người vận hành có thể chuyển từ uốn ống dẫn HVAC dày sang tạo hình các giá đỡ nông nghiệp mỏng manh trong vài phút. Bộ thay đổi công cụ tự động đẩy nhanh hơn nữa quá trình này. Họ trao đổi cú đấm và chết mà không cần sự can thiệp thủ công.
Quản lý năng suất vật liệu đại diện cho một lợi thế lớn khác. Kim loại có độ bền kéo cao thể hiện hiệu ứng "đàn hồi" một cách tự nhiên sau khi uốn. Kim loại cố gắng trở lại hình dạng phẳng ban đầu. Những cỗ máy tiên tiến chống lại thực tế vật lý này một cách tích cực. Họ sử dụng các cảm biến đo góc thời gian thực và hệ thống bù đỉnh. Máy điều chỉnh độ cong của giường một cách linh hoạt. Điều này đảm bảo uốn cong chính xác trong lần thử đầu tiên và giảm thiểu lãng phí vật liệu.
Các ngành công nghiệp nặng đòi hỏi các thành phần kết cấu lớn để hỗ trợ cơ sở hạ tầng hiện đại. Các ứng dụng bao gồm dầm đỡ cầu, các bộ phận cần cẩu hạng nặng, tháp tuabin gió và hệ thống lắp đặt tấm pin mặt trời. Những lĩnh vực này phải đối mặt với thực tế kỹ thuật khắc nghiệt. Họ yêu cầu máy móc hạng nặng hoặc cực lớn. Công suất trọng tải thường dao động từ 1000 đến 8000 tấn. Việc chế tạo các bộ phận kết cấu dài thường xuyên đòi hỏi phải có phanh ép song song. Hai cỗ máy khổng lồ hoạt động đồng bộ để uốn các bộ phận có chiều dài vượt quá 6000mm. Cách tiếp cận này duy trì tính toàn vẹn cấu trúc. Nó loại bỏ hoàn toàn các mối hàn yếu.
Lĩnh vực ô tô phụ thuộc vào việc tạo hình thành phần đáng tin cậy và có thể lặp lại. Các ứng dụng phổ biến liên quan đến khung gầm, khung kết cấu và các tấm thân xe chuyên dụng. Yêu cầu kỹ thuật ở đây đặc biệt khắt khe. Việc tạo hình thép cường độ cao đòi hỏi dung sai góc nghiêm ngặt, thường là khoảng ± 0,2mm. Dây chuyền lắp ráp không thể chứa các bộ phận khác nhau. Tính nhất quán chính xác từng phần được cung cấp bởi Phanh ép CNC cao cấp là điều không thể thương lượng.
Sản xuất hàng không vũ trụ ưu tiên thực hiện hoàn hảo hơn lực uốn tuyệt đối. Việc chế tạo tập trung vào cấu trúc cánh, vỏ thiết bị hạ cánh và các tấm thân bên trong. Cơ sở xử lý hợp kim chuyên dụng và nhôm loại máy bay. Thực tế kỹ thuật ở đây nhấn mạnh đến độ chính xác cực cao. Dung sai thường phải nằm trong khoảng ± 0,1mm. Hơn nữa, các nhà khai thác ưu tiên truy xuất nguồn gốc nguyên liệu nghiêm ngặt. Mọi khúc cua đều phải đáp ứng các khuôn khổ tuân thủ nghiêm ngặt.
Hàng hóa thương mại yêu cầu các thông số kỹ thuật máy móc hoàn toàn khác nhau. Các ứng dụng điển hình bao gồm tủ điều khiển điện, vỏ máy chủ, mặt bích thông gió HVAC và thiết bị nhà bếp thương mại. Những sản phẩm này sử dụng vật liệu đo mỏng hơn nhiều. Họ yêu cầu máy hybrid hoặc điện servo tốc độ cao. Việc tạo hộp đòi hỏi phải có trình tự phức tạp và phải uốn cong nhiều lần. Người vận hành phụ thuộc rất nhiều vào máy đột cổ ngỗng chuyên dụng để làm sạch các mặt bích bị uốn cong trước đó.
Ngành công nghiệp | Vật liệu điển hình | Độ dày chung | Độ chính xác cần thiết |
|---|---|---|---|
Cơ sở hạ tầng nặng | Thép cacbon thấp, tấm AR | 10,0mm - 50,0mm+ | ± 0,5mm |
ô tô | Thép cường độ cao | 2.0mm - 4.5mm | ± 0,2mm |
Hàng không vũ trụ | Hợp kim nhôm chuyên dụng | 1.0mm - 3.0mm | ± 0,1mm |
Điện tử / HVAC | Máy đo mỏng không gỉ, thép nhẹ | 0,5mm - 2,0mm | ± 0,2mm |
Bất chấp tính linh hoạt to lớn của chúng, những cỗ máy này có những giới hạn vật lý và hoạt động nghiêm ngặt. Hiểu được những ranh giới này sẽ ngăn ngừa hư hỏng thiết bị nghiêm trọng.
Hạn chế về vật liệu: Bạn chỉ có thể uốn các kim loại dẻo. Vật liệu giòn thiếu độ đàn hồi cần thiết để tạo hình. Chúng sẽ bị gãy hoặc vỡ vụn dưới áp lực cục bộ cực mạnh của cú đấm.
Ràng buộc hình học: Các hình dạng phức tạp, khép kín đầy đủ đặt ra những thách thức nghiêm trọng. Bạn không thể dễ dàng tạo thành các hình trụ hoàn chỉnh hoặc các đường viền chặt chẽ, chồng chéo. Độ sâu họng vật lý của khung máy chặn các bộ phận sâu. Hơn nữa, hình dạng chày và khuôn xung quanh hạn chế khe hở bên trong.
Thử thách Springback: Ngay cả những cỗ máy hàng đầu cũng phải đối mặt với vật lý vật chất. Hướng hạt vật liệu thay đổi và độ bền kéo không nhất quán gây ra hiện tượng đàn hồi khó lường. Để đạt được sản xuất không khuyết tật thực sự thường đòi hỏi phải bổ sung thêm các hệ thống đo góc laser thích ứng.
Độ dày so với thực tế dụng cụ: Bạn phải kết hợp độ dày vật liệu với dụng cụ của mình. Cố gắng uốn vật liệu dày qua lỗ khuôn chữ V hẹp sẽ tạo ra lực tập trung quá mức. Sai lầm này sẽ làm hỏng dụng cụ một cách nghiêm trọng. Nó cũng có thể làm cong vênh vĩnh viễn ram máy.
Nhận biết thời điểm sử dụng các phương pháp chế tạo thay thế sẽ đảm bảo hiệu quả sản xuất tối đa. Đôi khi, các công nghệ khác nhau xử lý các hình học cụ thể tốt hơn nhiều.
Tránh sử dụng phanh ép tiêu chuẩn nếu yêu cầu của bạn là sản xuất liên tục với khối lượng cực lớn. Việc sản xuất một biên dạng tuyến tính duy nhất, như tấm lợp tiêu chuẩn hoặc kênh chữ C dài, sẽ được hưởng lợi từ việc tạo hình cuộn. Quá trình này cung cấp kim loại thông qua các con lăn lũy tiến. Tạo hình cuộn mang lại năng suất cao hơn đáng kể và hiệu quả sản xuất liên tục, không bị gián đoạn.
Việc sản xuất hàng loạt các bộ phận nhỏ, phức tạp đòi hỏi phải dán tem. Các bộ phận như ốc vít ô tô hoặc giá đỡ điện tử phức tạp có nhiều lỗ, tab và chỗ uốn cong. Việc dập khuôn tiến bộ vượt trội hơn so với phanh truyền thống ở đây. Nó thực hiện nhiều thao tác đồng thời trong một hành trình tốc độ cao.
Nếu sản phẩm cuối cùng của bạn yêu cầu bán kính trơn tru, liên tục, hãy chọn cán tấm. Bể nồi hơi, đường ống lớn và đường cong kiến trúc đòi hỏi phải cán đều. Bạn có thể "gập cong" các đường cong trên phanh nhấn bằng cách thực hiện hàng chục cú va chạm nhỏ liên tiếp. Tuy nhiên, phương pháp này chậm. Nó cũng để lại các đường khía cạnh có thể nhìn thấy được trên bề mặt cong.
Để có được thiết bị phù hợp đòi hỏi phải có sự tính toán nghiêm ngặt. Bạn phải kết hợp khả năng vật lý của máy với khối lượng công việc dự kiến nặng nhất của mình.
Tính toán công suất cần thiết của bạn là bước quan trọng đầu tiên. Chỉ riêng chiều dài của máy sẽ không có ý nghĩa gì nếu không có đủ lực. Đánh giá trọng tải bằng cách sử dụng công thức tiêu chuẩn của ngành: Trọng tải bằng Độ bền năng suất nhân với bình phương Độ dày, chia cho Độ mở V-Die. Bạn không bao giờ nên mua một chiếc máy phù hợp chính xác với nhu cầu tính toán tối đa của bạn. Chúng tôi thực sự khuyên bạn nên bao gồm bộ đệm 20 phần trăm. Công suất bổ sung này đảm bảo an toàn dụng cụ lâu dài và giảm mỏi máy.
Phương pháp chấn mà bạn đã chọn sẽ quyết định các yêu cầu về dụng cụ và lực của bạn. Ngành công nghiệp thường phân loại các phương pháp thành ba kỹ thuật riêng biệt.
Tính năng | uốn không khí | Uốn đáy | đúc tiền |
|---|---|---|---|
Liên hệ dụng cụ | Punch đẩy kim loại vào khuôn mà không chạm vào đáy. | Cú đấm ép kim loại vào đáy khuôn. | Đấm hoàn toàn dập kim loại thành hình dạng khuôn. |
Yêu cầu về trọng tải | Lực lượng cần thiết thấp nhất | Lực trung bình đến cao. | Yêu cầu trọng tải tiêu chuẩn lên tới 5x. |
Tính linh hoạt | Rất linh hoạt. Một khuôn tạo ra nhiều góc độ. | Tính linh hoạt thấp. Góc trận đấu chết chính xác. | Không linh hoạt. Chỉ được sử dụng cho độ chính xác cực cao. |
Uốn không khí đóng vai trò là tiêu chuẩn hiện đại. Nó đòi hỏi trọng tải ít hơn và mang lại tính linh hoạt cao. Nó phụ thuộc hoàn toàn vào độ chính xác của bộ điều khiển tự động. Ngược lại, uốn cong đáy đòi hỏi lực lớn hơn đáng kể. Người vận hành chỉ sử dụng nó khi độ chính xác góc cực cao, vĩnh viễn là hoàn toàn bắt buộc đối với các ứng dụng y tế hoặc hàng không vũ trụ cụ thể.
Bạn phải kết hợp hệ thống truyền động của máy với ứng dụng hàng ngày của mình. Các tấm nặng quyết định nguồn thủy lực truyền thống. Các thanh truyền thủy lực cung cấp lực lớn và bền vững một cách an toàn. Tuy nhiên, việc sản xuất vỏ điện tử khổ mỏng đòi hỏi phải có hệ thống điện trợ lực. Ổ đĩa điện cung cấp tốc độ ram nhanh chóng. Chúng cũng chỉ tiêu thụ điện năng khi di chuyển chủ động, mang lại hiệu quả sử dụng năng lượng tuyệt vời.
Đánh giá nhu cầu hội nhập bên ngoài của bạn một cách cẩn thận. Đánh giá tính khả dụng của nhà điều hành địa phương của bạn. Những công việc có khối lượng lớn, lặp đi lặp lại sẽ được hưởng lợi rất nhiều từ những người xử lý bộ phận bằng robot. Thay đổi hàng loạt thường xuyên yêu cầu thay đổi công cụ tự động. Cuối cùng, xem lại hình học bộ phận của bạn để chọn kiểu khuôn phù hợp. Hộp sâu yêu cầu đục lỗ cổ ngỗng chuyên dụng để tránh va chạm trong các bước tạo hình cuối cùng.
Tóm tắt: Hệ thống tạo hình có thể lập trình vẫn là tài sản không thể thiếu để chế tạo kim loại tấm có thể mở rộng. Bạn sẽ đạt được kết quả tối ưu với điều kiện là sự kết hợp chính xác giữa trọng tải, chiều dài uốn và dụng cụ phù hợp chặt chẽ với các thông số kỹ thuật của ngành mục tiêu của bạn.
Các bước tiếp theo: Chúng tôi khuyên bạn nên tiến hành kiểm tra kỹ lưỡng danh mục linh kiện hiện tại của mình ngay lập tức. Xác định các phần chung dày nhất và dài nhất của bạn. Tính toán trọng tải cần thiết trên mỗi inch cho những trường hợp cực đoan này. Cuối cùng, hãy tham khảo ý kiến trực tiếp với nhà sản xuất thiết bị để thực hiện nghiên cứu vật lý về thời gian trên một phần mẫu khó.
Trả lời: Những máy này có thể uốn được nhiều loại kim loại dẻo. Các vật liệu phổ biến bao gồm thép carbon, thép không gỉ, nhôm và đồng thau. Độ dày uốn cong tối đa phụ thuộc hoàn toàn vào trọng tải của máy và kích thước lỗ khuôn. Các vật liệu giòn như gang sẽ bị gãy trong quá trình uốn.
Đáp: Trong uốn không khí, chày ép kim loại vào khuôn chữ V mà không chạm vào đáy, tùy thuộc vào độ chính xác của máy về góc. Việc chạm đáy ép vật liệu hoàn toàn vào thành khuôn. Việc chạm đáy đòi hỏi trọng tải cao hơn đáng kể nhưng đảm bảo độ chính xác góc cạnh nghiêm ngặt bằng cách loại bỏ hầu hết các hiệu ứng đàn hồi.
Đáp: Các hệ thống hiện đại đạt được độ chính xác phi thường. Bộ điều khiển cao cấp thường giữ dung sai định vị ram ở mức ±0,01mm. Với khả năng bù đỉnh chủ động và đo bằng laser, người vận hành có thể duy trì một cách nhất quán dung sai góc ±0,2 độ trên toàn bộ chiều dài của bộ phận.
Đáp: Đây là một quan niệm sai lầm phổ biến. CNC đề cập đến hệ thống điều khiển máy tính điều khiển máy, trong khi thủy lực đề cập đến nguồn năng lượng cơ học đẩy ram. Máy tạo hình hiện đại thường là máy thủy lực điều khiển bằng CNC hoặc máy điện điều khiển bằng CNC. Hệ thống CNC vượt trội hơn rất nhiều so với điều khiển thủ công.
